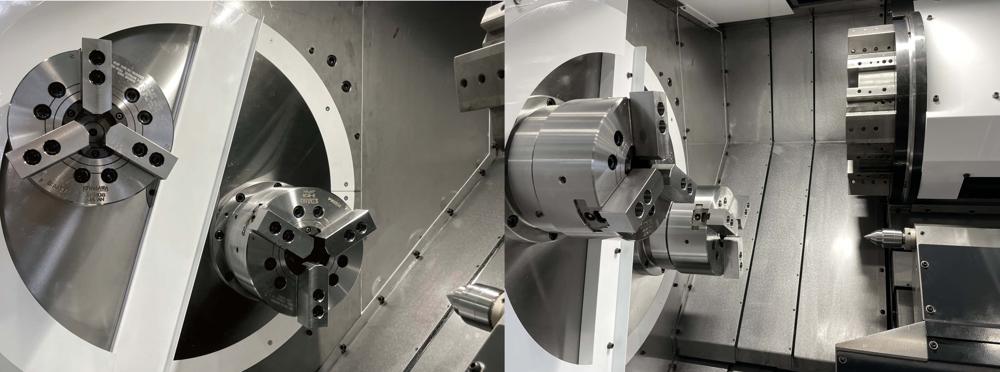

Den unike utvendige lastespindelen gir enkel tilgang til chucken for deloppsett og manuell lasting med stor letthet. Chucker plassert utenfor skilleveggen muliggjør enkel robottilgang, manuell lasting og chuckbytte. Roboten kan monteres på maskinen, noe som også sparer plass. Foto: Shimada

Selv om CNC-dreiebenker brukes i mange fabrikker verden over, har man ofte sett fenomenet «ekstremt lang tomgangstid», altså tiden da spon faktisk ikke produseres. Den eneste tiden en verktøymaskin genererer verdier er når den produserer spon.

Utfordringen

I et eksempel maskinprodusenten refererer til skal et emne bearbeides i to prosesser. Der maskineringstiden i den første maskinen er på 40 sekunder; døren på CNC-maskinene skal åpnes, bearbeidingsområdet i maskinen skal klargjøres, blåse med trykkluft etc., emnet skal spennes opp og døren skal lukkes. Totalt tar dette i den første prosessen 100 sekunder. Dernest skal delen flyttes over til maskin nummer to for ferdigstilling, men her skal delen maskineres i 60 sekunder, så her blir det 20 sekunders ventetid i arbeidsflyten mellom de to maskinene. Her er det mye unødig tidstap ifølge Shimada.

Maskinprodusenten ønsket å få til produktivitetsinnovasjon med en CNC-dreiebenk som vanligvis brukes på fabrikker rundt om i verden. Med dette målet i tankene ble 2SI-8 Mk-II unnfanget.

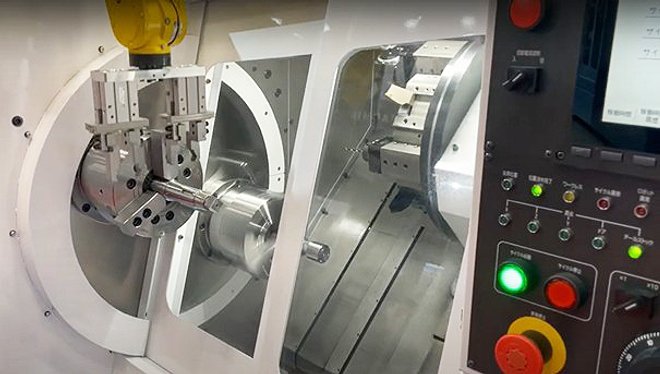

Det er to chucker, slik at en enkelt maskin kan utføre maskinering både på forsiden og baksiden av arbeidsstykket samtidig, noe som resulterer i prosessintensiv maskinering. Ifølge Shimada er det ikke nødvendig å kjøpe to CNC-dreiebenker med en spindel. Dette halverer nødvendig antall maskiner og plass, og reduserer investeringskostnadene med et betydelig beløp. Foto: Shimada

Løsningen

Shimada 2SI-8 Mk-II promoteres som en maskin med et skjæretidsforhold som er så nær 100 prosent som mulig . Spindel nr. 1 bearbeider mens spindel nr. 2. laster og losser. Dette oppnår en effektiv lastetid ifølge maskinprodusenten på null sekunder. Det produseres ikke spon i løpet av de 2,2 sekundene døren åpnes og lukkes og bordet roterer 180 grader.

Shimada 2SI-8 Mk-II støtter et bredt spekter av konvensjonelle arbeidsstykker med Y-aksen, drevne verktøy og en bakstokk. Maskinen kan bearbeide med største dreiediameter på 245 mm, under gitte forhold 268 mm. Dreielengde er 250 mm. Maks spindelhastighet er 6000 omdr./min. Maskinen har to spindler og en revolver.

Shimada Machinery ble grunnlagt i1947 i Maruyama-cho, Gamagori City. Selskapet driver med utvikling, produksjon og salg av CNC multi-spindler automatiske dreiebenker (6-spindler og 8-spindler), dessuten utvikling, produksjon og salg av CNC dreiebenker med to spindler, samt reparasjon, overhaling og modifikasjon av Shimada-produkter.

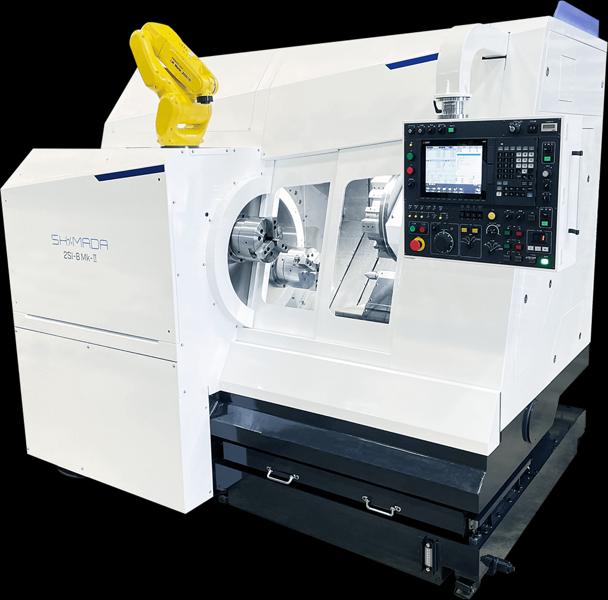

Shimada 2SI-8 Mk-II er en kompakt CNC-dreiebenk som med to spindler og en revolver kan utstyres med robotmating. Foto: Shimada

For mer informasjon se: www.smd.co.jp/en
